5月26日ITED內裝工業化大會現場,清華大學建筑設計研究院建筑產業化分院原副院長、中國建材市場協會裝配式裝修分會會長、全國保障性住房創新聯盟專家委員會主任宋兵先生以《城市更新之好房子建設與裝配式裝修》為題,從城市宏觀視角切入,直擊行業沉疴,提出系統性破局方案。其演講以“跨界思維”貫穿始終,引發全場深度共鳴。本文為宋兵先生演講內容文字轉述,經適當刪減調整,已獲其本人確認。
大家好,我今天演講主題是《城市更新之好房子建設與裝配式裝修》。
剛剛有嘉賓提到現在行業不太好,大家也能看到整個經濟下行,但裝配式裝修行業有沒有希望?肯定有。就是未來的城市更新,這是我們的活源。所以,今天我會從城市開始講起,然后講到裝配式裝修。
前段時間發布了“好房子”標準,有一些有爭議的地方。比如“層高不應低于3米”,但層高2.8米的房子是否就不合理?
從空間感受看,現行住宅設計規范中最小臥室面積為6㎡,若層高3米,扣除樓板等構造層后凈高約2.8米,在6㎡空間內過高的凈高反而會讓居住者產生類似“坐在煙囪里”的壓抑感。所以,房屋面積與層高需要匹配協調,不能絕對化評判2.8米或3米層高的優劣。
再從建造技術與經濟性角度說,2.8米層高扣除樓板、裝修層、建筑墊層及管線后,凈高約2.4米,適配我國裝修與家具行業通用的四八尺大板(1220mm×2440mm),可實現板材直接安裝。若層高增加20公分,就需新加板材裁切。
住宅是復雜的適應系統,層高合理性需綜合考量戶型、面積、日照、采光、通風、管線等多重要素,單一指標無法界定房子好壞。
再回到今天的大主題城市更新。現在我們?yōu)槭裁从懻摵梅孔??因為房子病了,城市也病了?/strong>那這些病是怎么造成的?我們先分析一下城市病例,通過系統科學理論找到解決方案,然后再定義好房子,最后用工業化和數字化的方式建設好它。具體包括以下方面:
丨城市病與房子病
丨城市定義
丨城市更新
丨理論基礎
丨《保障性租賃住房設計標準》
丨裝配式裝修與《裝配式裝修技術導則》
01 城市病與房子病診斷
新建小區存在的問題
- 空間形態與尺度問題:受規劃指標限制,全國住宅設計趨同。以日照間距 1.5 為例,樓間距可達百米,形成小區花園空間過大,脫離人的使用需求。此外,部分新建小區周邊街道尺度過于寬闊,這是不利于人的交流與商業拓展的。日本曾做過一個研究,街道尺度在20米左右時最具吸引力,因為人們在這個距離內能夠看清對方的面容,更愿意交流互動;一旦街道尺度超過20米,商業活力便會消退,這也是為什么商業街寬度宜小不宜大的原因。

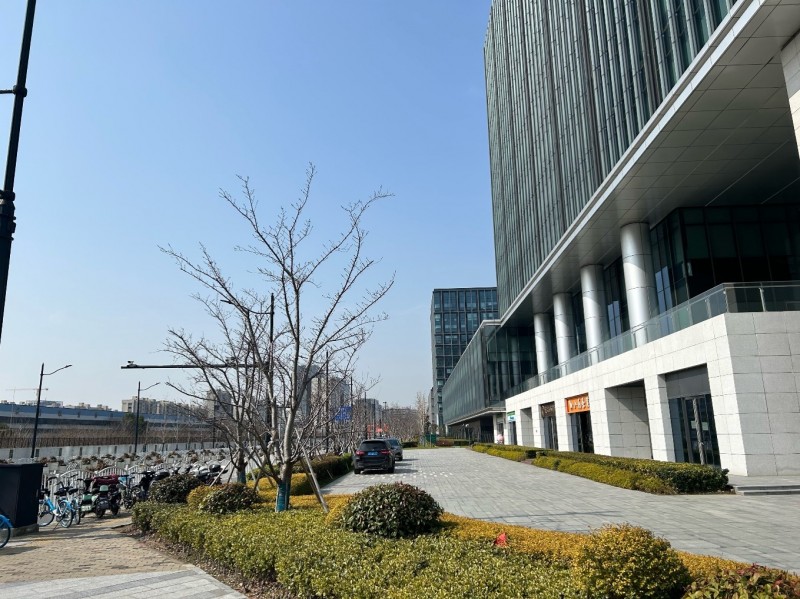

街道尺度過大成為馬路,人沒有停留欲望

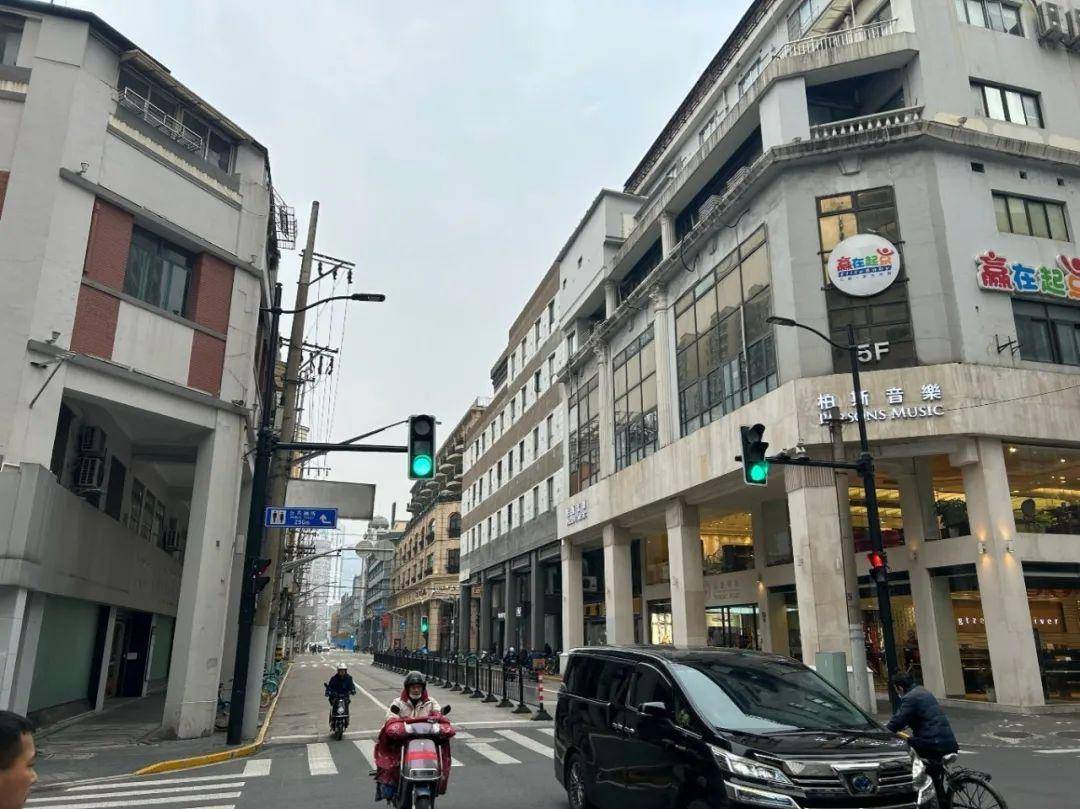

空間尺度適中,“四塊板”是全世界街道的慣例
- 氣流狀況:高層建筑普遍有氣流問題,冬季大風呼嘯,夏季空氣凝滯。不少建筑設計忽視自然通風,過度依賴空調系統。實際上,新風系統無法取代自然流通的效果。
- 噪聲污染:受馬路車流、建筑硬質外墻反射噪音等影響,噪聲問題突出。
- 日照與遮陽:因高樓林立,冬季小區基本上大面積被陰影籠罩;夏季則因太陽角度變化,又陷入暴曬。
老舊小區存在的問題
- 結構安全隱患:2000年之前的抗震設防標準已不能滿足現在的標準,尤其是多孔預制板存在安全隱患。
- 公共服務設施缺失:缺少幼兒園、學校、醫療、商業等配套設施。
- 戶型不合理:不符合現行住宅設計規范,例如暗廳、廚衛面積過小等。
- 缺乏汽車停車空間,忽視電動自行車停放需求:無論是小區內外都未預留充足空間,導致亂停亂放現象嚴重,占用公共通道、盲道,帶來安全隱患。
此外,還存在沒有空間引入產業、沒電梯、市政管線老化和容量不足等問題。為什么要進行大拆大建?就是因為這些問題靠小修小補是解決不了的。所以我認為現在各地比較火的單棟樓重建是行不通的,因為像市政管線老化問題單棟樓是處理不了的。
房子存在的問題
- 下水異味:以下圖面盆為例來說,一是軟管沒有做反水彎;二是墻面插管管徑誤差達兩公分,這些會導致異味上返。下水反味不僅影響感官,更重要的是影響健康。一般家里就是這兩個問題,反映出建設項目在產品選型及施工工藝管控上的不足。
- 空間形態扭曲:住宅設計規范要求廚房是一個密閉空間,要求有自然采光,不允許燃氣爐是開敞的,這使得我們建筑外立面出現一個凹槽,外墻就變得很長。實際上,國內燃氣灶技術已實現泄氣自動關閉,但規范仍沿用五十多年前標準,更新滯后。今后最重要的是要以廚房的島臺作為家庭中心,而不是以客廳為中心,這是未來戶型的一個變化。但是因為規范跟不上,所以我們的室內空間是扭曲的。
- 通風缺陷:住宅開窗多注重外立面美觀,開窗方式卻是錯誤的,忽視被動式通風設計,室內缺乏新鮮空氣。
- 聲環境問題:①室外噪聲受地理位置影響,臨近馬路、廣場的建筑受交通及公共活動噪聲影響;還有設備原因,像空調水冷機組的噪聲也很厲害。②室內隔聲不足。一方面是材料部品本身有問題,廉價建材隔聲性能差。另一方面是收口問題,樓板和幕墻、隔墻和幕墻間收口不規范,這就屬于工程問題了,也屬于技術問題。③管線插座問題,兩個相對的線盒會影響隔墻的隔聲效果,形成“聲橋”,隔壁談話聲清晰可聞。④噪聲反射,大量使用石材等硬質裝修材料,聲波反射強烈,吸聲效果差。這類問題都是我們要關注的。
- 光環境問題:以酒店為例,現在酒店鏡前燈基本都安裝在頭頂,湊近照鏡子時臉上會出現陰影,正常來說應該是45°往下照才對。而且臥室照明普遍存在整體亮度不足、局部高光無用的問題,閱讀時缺乏側后方45°∠光源。以及燈光的色溫問題不再贅述。
- 機電設備問題:空調是致病的主因,夏季過冷、冬季過熱會違背人體自然節律。工人安裝空調葉片時缺乏“散流”意識,出風方向隨意、風噪大,直對床鋪或書桌。室外機罩遮擋50%通風面積,導致制冷效果差、能耗增加。部分新酒店盲目追求“迎賓場景”等過度智能化功能,操作復雜、實用性低,對老人兒童不友好。
- 用品問題:酒店床鋪普遍過軟,枕頭支撐性不足,床頭角度不符合閱讀需求等等。
建筑領域需要跨界思維,而不應局限于專業范疇。因此,我去年完成《裝配式裝修技術導則》時,對室內裝修進行了重新定義,我把它定義為“室內環境系統”,是室內環境所有要素的系統性集成,包括內裝部品:機電設備、墻、頂、地、廚房、衛浴、門窗、家具、電器、智能控制;其它部品:裝飾品、空氣、聲環境、光線、波(WIFI)、植物等。
這些要素不是簡單地堆砌,而是遵從技術規則進行系統性集成。例如家具、電器的位置、大小等就會影響室內空間的尺度、插座位置等要素,只有將室內環境的所有要素全部包含在建造范圍內,裝配式裝修才能高效、高品質地構建室內環境系統。
02 什么是城市?
城市是大型人類聚居地,不僅是文明的熔爐、財富與權力中心,更是驅動增長與創新的核心載體。其繁榮依賴于居民、基礎設施與環境的非線性多重反饋機制,以及居民的自組織能力——個體對簡單規則的重復實踐,會衍生出系統的復雜性。這也要求我們以整體思維而非機械拆分的方式看待城市。
城市的獨特性體現在一是具備韌性,面對復雜挑戰時擁有自我調節能力;二是整體功能大于部分之和,它并非物理空間與人口的簡單堆砌,而是通過有機組合產生新功能,且整體特性與個體疊加的特性存在顯著差異。
為什么說這些?我想談的是未來我們的業務機會從何而來。
大城市會持續擴張,而中小城市則面臨分化——許多缺乏競爭力的中小城市將逐漸萎縮,因為人口正不斷向大城市聚集,形成“大城市黑洞”效應:高密度的人口催生發達的產業、更多的就業機會,以及更高濃度的思想與知識碰撞。這正是北上廣深等城市吸引年輕人的核心原因——機會密集,且優質人才匯聚帶來更多跨界交流的可能。同時,大城市更具節能優勢。比如農村住宅的5個面均為外立面,而城市公寓通常僅1個面為外立面,其余面與鄰居住戶相鄰。從保溫角度簡單計算,兩者能耗比達5:1。
農村人口向大城市流動是大趨勢,多數中小城市發展受限。但這并非絕對,以浙江為例,部分中小城市憑借特色產業成為“隱形冠軍”——如嘉興某鎮的墻材產能占全球70%??梢姡狈Ξa業支撐的中小城市將逐漸萎縮,而具備產業優勢的地區仍能立足。
這幾年我在研究規模效應,有兩個核心概念和大家分享。
1、亞線性規??s放:人口增加一倍,基礎設施投資僅增加85%,節約15%——規模經濟。
2、超線性規??s放:人口增加一倍,所有經濟活動(GDP)提高115%——規模收益遞增。
基于此,未來城市發展將呈現以下趨勢:大城市主導化,堅定不移發展大城市和城市集群。京津冀、長三角、珠三角城市群以 5.2%的國土面積聚集23%人口,創造39.4%的GDP。除北上廣深這些超大城市外,杭州、重慶、成都、武漢等新一線城市競爭力不斷提升。同類比較日本,日本是堅定發展大城市帶,東京-大阪-名古屋城市集群以31%的國土面積容納了63%的人口,創造出68%GDP。同樣的情況還有韓國首爾。大城市擴張必然伴隨大量老城區拆除,帶來城市更新機遇。
03 城市更新是改變,是提升
城市更新是對城市中不能適應現代化生活方式的地區進行有計劃的改建活動,目的是使居民的生活品質得到提升。
第一,城市功能提升。包括基礎設施與公共服務兩方面:基礎設施涉及道路、管線等;公共服務涵蓋學校、醫院、老人社區服務中心等。
第二,城市空間形態改變。城市的核心要素是空間,空間包含尺度、形態、色彩和層級等維度,具有層級的空間往往更具趣味與吸引力。
案例分享:加拿大溫哥華Brentwood市中心—以輕軌為核心成功構建起特色鮮明的城市空間體系

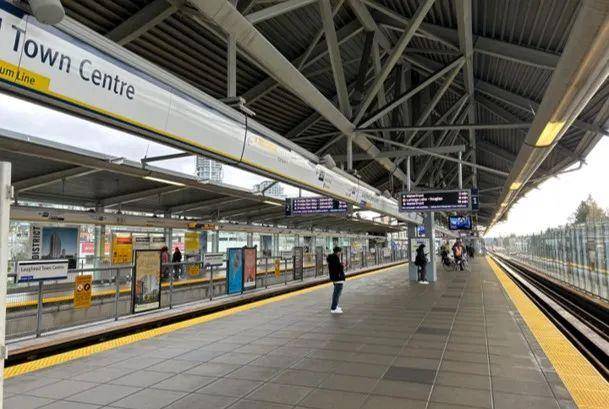

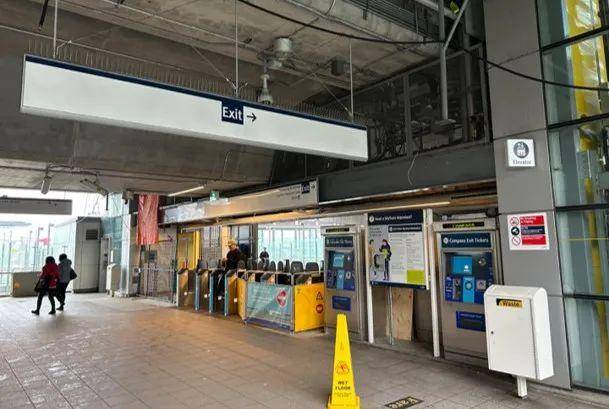

輕軌站Skytrain設計簡約,與國內復雜裝修風格不同,更注重實用功能。

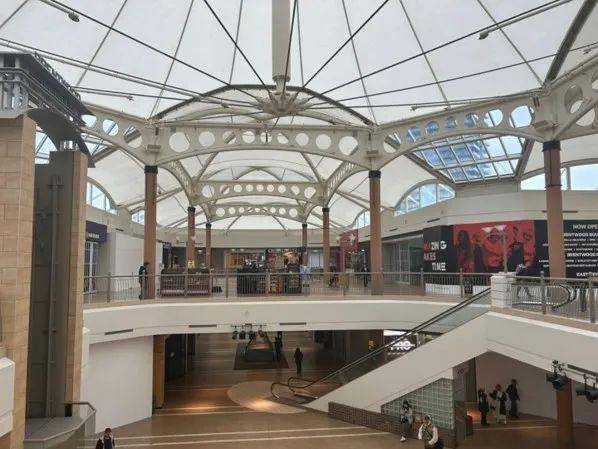

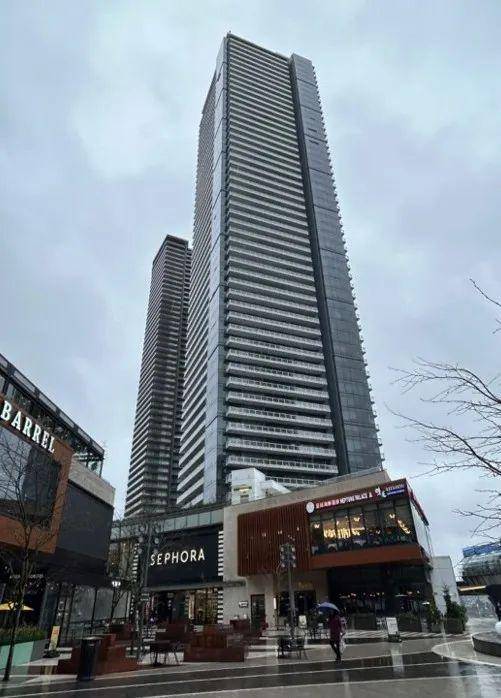

圍繞站點布局多功能用地,形成“高層公寓+底商”結合的模式。公寓高度可達200米左右,建筑高低錯落分布,避免密集排列。底部融合室內外商業場景,裝修簡潔但功能復合,居民下樓步行即可滿足餐飲、購物、健身等需求;

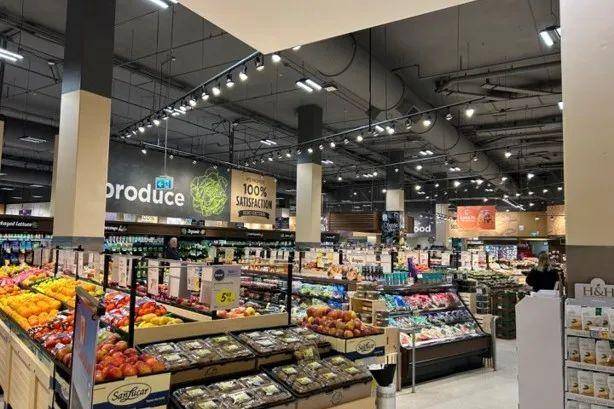

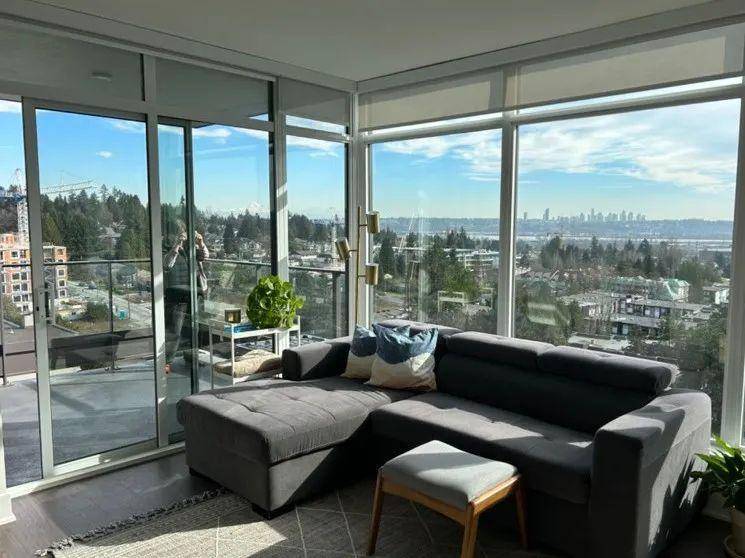

底商裝修簡單,注重功能;高層公寓室內空間利用率高,裝修簡單實用。其規劃政策值得借鑒,通過合理布局實現空間層次與功能效率的平衡。
第三,環境品質提升,消除或隔絕噪聲,增加遮陽遮雨設施等。我們現在還沒有哪個城市做到“無傘化”——即步行路徑覆蓋遮雨設施,雨天出行無需打傘,僅浙江部分區域有所嘗試。
第四,建筑品質提升,隔聲、保溫、遮陽、采暖、空調、溫度、濕度等的改善。
總結以上,最重要的是提升城市能級,讓小區成為新型城市功能單元。高能級城市才能提升居民生活品質,生活品質提升會吸引更多的人才前來創業、落戶,人口聚集度提升又會帶來新的就業機會,政府稅收也隨之增長,政府因此可以加大公共服務的投入進一步提升城市能級。最終形成提升→吸引→提升的良性循環。
04 關于內裝工業化的3個理論
1、系統工程理論——做裝修需要具備整體思維
系統是由兩個以上有機聯系、相互作用的要素所組成,具有特定功能、結構和環境的整體。系統工程的目的是要實現 “1+1>2” 的整體大于部分之和的效果。
城市作為自適應的復雜巨系統,涵蓋人流、物流、水流、電流、信息流等各類空間要素,涉及居民、政府各部門(20-30個)、建設平臺、設計單位、總包單位、產業鏈等各利益方。
2、工業工程理論:Industrial Engineering (IE)——是提高效率、提高品質、減少成本的方法科學
以集成系統為主要研究對象,應用工程技術、管理科學和社會科學的理論,對其進行規劃、設計、管理、改進和創新等活動,使其達到降低成本,提高質量和效益的一項活動。
工業工程本質上探討的是管理層面的問題,以裝配式裝修為例,諸如“墻壓地”還是“地壓墻”、誰先施工等操作順序的選擇看似各有道理,而探究為何做出此類選擇需通過工業工程研究效率與合理性。
3、并行工程理論——目標是實現產品設計一次性成功,縮短開發周期、提高質量、降低成本
并行工程理論起源于采用現代集成制造系統(CIMS)進行產品開發,它是對產品及其相關工程進行并行、一體化設計的系統化工作方法。這種工作模式力圖使開發者從設計初始就考慮產品全壽命周期中的質量、成本、進度和用戶需求等所有因素。
其中“并行”包含兩層含義:一是并發,所有與產品開發相關的活動同時進行;二是協同,市場、設計(建筑、結構、設備、裝修等)、生產、安裝、維修、運營、物業、業主等多學科開發團隊及全生命周期相關人員的一體化協作。

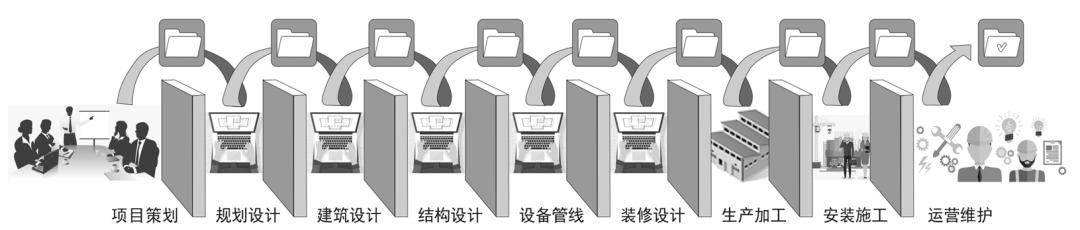

? 串行工作模式:拋過墻式的工作模式存在以下問題:①因設計周期占項目總周期比重小,設計時間短,導致考慮不周;②設計過程呈剛性序列,靈活度不足;③設計問題常至施工階段才被發現,引發返工修改,造成資金浪費與時間延誤;④設計時未考慮可制造性和可裝配性(DFMA);⑤未考慮可控性和可測試性;⑥設計師缺乏成本信息,無法將成本作為設計目標之一(DFC);⑦設計數據零散分布于建造過程,難以保持一致且無法轉化為后續項目的經驗積累,亟待通過數字化手段解決。
并行工程對現有工作模式的改變:管理體系,在工業工程理論指導下的多維立體化架構;技術體系,在系統工程理論指導下的全產業鏈集成。
最終實現工程變更減少50%、開發周期縮短50%、成本降低20%的效益。
05保障性住房建設
Part 1.保障房分類:回遷安置房、產權型保障房、租賃型保障房等類型
Part 2.拆除重建類項目建筑類型:回遷安置房、保租房、商業辦公
Part 3.運營模式:運營模式采用長期持有,突破傳統房地產模式
Part 4.限制要素:理念、政策、標準、規范
Part 5.編制《保障性租賃住房設計標準》
設計標準創新體現在:①人本化,注重功能流線與空間尺度;②生態化,運用被動式技術;③用地性質具備居住、商業、辦公復合功能;④房屋性質支持住宅、商業、辦公轉換,打造彈性空間;⑤綠地率,包括綠榮率、綠視率和立體綠化;⑥適度提高建筑密度,利于形成小街區、密路網、圍合式多層建筑;⑦適度減小建筑退線,使商業緊貼人行步道;⑧適度減少日照時長和日照間距,便于形成多朝向、多層圍合建筑。
*內容將在近期正式印刷發布,敬請期待
06裝配式裝修
Part 1.行業機遇:城市更新是未來拉動經濟最重要的抓手
拆舊建新會產生大量回遷安置房、保障性租賃住房等項目,各地保障性住房建設平臺如北京保障房中心、深圳安居集團,以及保障房產業創新聯盟都積極參與其中。
建筑室內生態環境系統更新作為城市更新最重要的構成,11個裝修部品門類(機電設備、墻、頂、地、門窗、衛浴、廚房、晾曬、家具、電器、智能化控制)集成建筑室內環境所有要素,可以實現真正的市場化,工業化裝修/裝配式裝修是最適配的建造模式。
Part 2.應用現狀:酒店/醫院/學校/保障房應用多,家裝應用少
在裝配式裝修應用上,酒店、醫院、學校和保障房等領域應用較廣,如北京15萬套公租房約半數采用裝配式裝修。具有安裝快、標準化程度高、時間成本低收益早、全生命周期表現良好等優勢;而家裝領域應用較少,存在價格高、品質欠佳、架空構造作法減少了室內空間等問題,老百姓不太容易接受。
Part 3.主要問題剖析:隱蔽工程、現場安裝、收口
標準化程度低,老房子改造時房間尺寸各異,缺乏統一標準,施工時只能現場裁切或補齊。
低制造成本與高安裝成本,20%現場安裝量占用80%的總工期。盡管80%的部品可實現標準化、規模化生產,現場僅存的10%隱蔽工程管線安裝工程與10%的裝修收口工作,卻占用了80%的總工期。亟需模塊化管線接口和模塊化收口件等技術突破。
在施工標準上,不應過分強調“干法”施工。將裝配式裝修定義為干作業的標準并不合理,以機器人刮膩子、貼瓷磚為例,這些工業化技術雖不符合“干法”定義,卻能比人工做得更好,不應因概念限制而被排除。單純追求“干法”而忽視實際效果,是脫離實際的做法。提升裝修品質與效率,實現節材省工、節能減碳才是關鍵,不應過度看重裝配率。
Part 4.編制《裝配式裝修技術導則》邏輯及內容提煉
①總則:目的
·促進建筑產業的現代化轉型升級;
·樹立工業化思維;
·構建裝配式裝修的技術體系、管理體系和部品族庫;
·引領全產業鏈實現提升品質、提高效率、節材省工和節能減碳的目標;
·設計、制造、運輸、安裝、質量驗收、維護更新、回收再利用的全生命周期。
②術語
DFX工作模式:并行工程的具體表現,是基于全產業鏈所有要素的設計方式(Design For X)。X=Manufacturing制造/Assembling安裝/Operation運營/Maintenance維護/Cost成本/Time工期/etc.
界面interface:物體之間的接觸面。例如土建完成面、裝修完成面、部品表面等。
土建完成面civil engineering completion surface:結構體和建筑體施工或安裝完成后的表面層。土建完成面是裝修部品的附著面,因此也是內裝部品的安裝定位基準面。
裝修完成面finishes completion surface:裝修部品安裝完成后的表面層。裝修完成面是所有家具、潔具、電器、開關、插座、飾品等的安裝定位基準面。
土建完成面凈尺寸net size of completed structural surface:土建施工或部品安裝完成后,墻面、地面和頂面之間的水平和垂直距離,簡稱“土建凈空尺寸”。
裝修完成面凈尺寸net size of completed decoration surface:裝修施工或部品安裝完成后,墻面、地面及頂面之間的水平和垂直距離,簡稱 “裝修凈空尺寸”。
③基本規定
④數字化
這次編寫我把數字化放在前面,究其原因,數字化轉型已然成為行業發展趨勢,正驅動著整個行業重構與變革。數字化并非復雜難懂的概念,其本質是虛擬建造與實體建造的結合。
⑤系統與部品:工業化思維&產品化思維——建立技術體系、管理體系和部品族庫
這其中,部品是最重要的一環。裝配式裝修需以部品組合完成裝修,摒棄先出方案、繪制效果圖再拆除修改的傳統流程,未來住戶只需與AI交互即可生成設計方案,這意味著真正的裝配式裝修無需傳統意義上的設計師。設計師的職能應聚焦于發現用戶生活的問題,并思考如何運用部品解決,這是AI所做不到的,而繪圖與部品選擇將由AI代勞,這便是產品化思維。為此,需構建兩大體系,技術體系和我們剛剛講的系統工程有關,管理體系和工業工程相關。此外,還需建立部品圖庫,為所有部品賦予二維編碼。
⑥設計:改變傳統模式,用標準化的部品組合

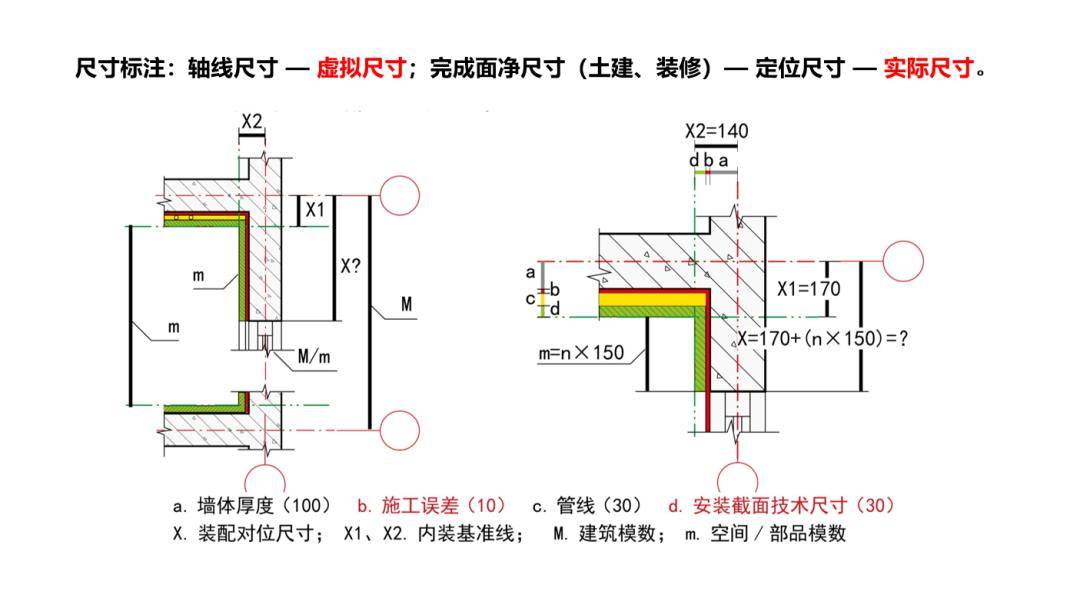

設計應遵循模數協調規則,空間和部品設計應選用標準化、系列化的參數尺寸,實現空間和部品的尺寸協調??臻g與部品應形成便于分割和組合的尺寸關系,滿足最大出材率和高效安裝的要求。
·軸線尺寸:虛擬尺寸
·土建完成面:墻頂地等部品的安裝定位基準面
·土建完成面凈尺寸:實際尺寸
·裝修完成面:室內插座開關、家具、家電等的安裝定位基準面;
·裝修完成面凈尺寸:實際尺寸
空間凈尺寸以3nM=300mm,或1.5nM=150mm進級
部品尺寸以3m=30mm;5m=50mm和15m=150mm進級
目前,以空間300毫米和部品30毫米為標準的設計理念,我已推廣十余年,但實際應用者寥寥。倘若全行業能有10%的從業者理解部品與空間設計的“魔術”原理,行業發展進程或許將顯著提速。
⑦部品制造
⑧安裝
⑨質量驗收
⑩維護更新
?回收再利用:全產業鏈閉環—綠色發展
*內容將在近期正式印刷發布,敬請期待
未來展望:構建室內環境系統數字化平臺
我的人生理想是推動全行業共建室內環境系統數字化平臺:將施工人員與國內數萬部品整合于一體,構建如 “滴滴打車” 般的行業生態。平臺涵蓋技術體系、管理體系并下設9個子系統的部品圖庫,建成后既可為C端提供直接服務,亦能向B端共享全品類部品資源。
這一目標的實現需突破雙重挑戰:既需大量資金支撐,更需全行業協同參與,難以憑個人或單一企業之力完成。
事業之路,道阻且長;志同道合,行則必至。
最后做個結語,建筑更新將成為建筑業未來發展的核心驅動力。城市更新不僅包含新建安置房、保租房等項目,更涉及室內環境系統的更新改造,而這正與工業化裝修的發展方向深度契合。
今天我就講到這里,謝謝大家。
